取り組み例（太陽熱集熱壁内循環システム）

室内空間化された床下と天井裏の空間は、断熱された外壁の内部通気層と間仕切り壁の通気層とで結ばれ、空気が循環します。冬場はこの循環サイクルに太陽熱による集熱システムがプラスされ、天井裏から引きこまれた空気は屋根集熱パネルにより太陽光で暖められ、床下に送られます。この暖められた空気で床下に蓄熱されると共に暖気が壁・天井に行き渡り、壁表面温度の低下を抑え、体感温度を高めます。

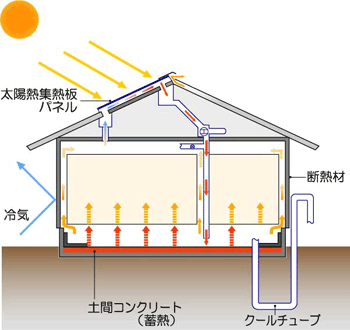

図2-11太陽熱集熱循環システム図

写真2-4太陽熱利用給湯システム(ソーラーコレクター)の設置例

写真2-5太陽熱集熱板
